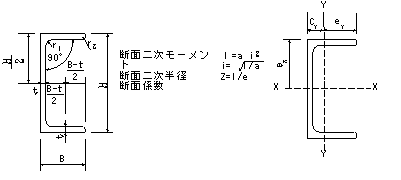

熱間圧延溝形鋼

標準断面寸法
mm
断面積
cm2
単位質量
kg/m
参  考
重心の位置
cm
断面二次モーメント
cm4
断面二次半径
cm
断面係数
cm3
H×B t r1 r2 a 304A
304N2A
316A
Cx Cy Ix Iy ix iy Zx Zy
40×20 3 4 2 2.271 1.80 1.81 0 0.59 5.22 0.778 1.52 0.585 2.61 0.553
50×25 3 4 2 2.871 2.28 2.29 0 0.72 10.6 1.60 1.93 0.746 4.26 0.896
80×40 5 4.5 3 7.548 5.99 6.02 0 1.16 71.1 10.9 3.07 1.20 17.8 3.83
100×50 4 6.5 3 7.823 6.20 6.24 0 1.36 121 18.2 3.93 1.52 24.2 4.99
5 6.5 3 9.643 7.65 7.70 0 1.41 146 22.1 3.89 1.52 29.2 6.16
6 6.5 4.5 11.37 9.02 9.07 0 1.43 168 25.3 3.85 1.49 33.7 7.09
130×65 6 8.5 4 15.12 12.0 12.1 0 1.80 390 58.9 5.08 1.97 60.0 12.5
150×75 6 8.5 4 17.52 13.9 14.0 0 2.05 609 92.3 5.90 2.30 81.2 17.0
9 8.5 6 25.54 20.3 20.4 0 2.16 850 129 5.77 2.25 113 24.2
200×100 10 10 7 38.22 30.3 30.5 0 2.81 2308 351 7.71 3.03 231 48.8
